Medikant 12

Ściana oporowa Medikant jest optymalnym rozwiązaniem dla projektów budowlanych o wyższych wymaganiach.

Pewność

Ściana oporowa Medikant stosowana jest w przypadku większych obciążeń, ale przy obciążeniu nie mniejszym niż jeden metr od korony muru oporowego. Dzięki niemu można bez problemu zrealizować bardziej złożone projekty budowlane o wysokości do czterech metrów. Można również uzyskać inne powierzchnie, na przykład o strukturze deski. Uszlachetnianie powierzchni do głębokości dwóch cm, przy wysokości do dwóch metrów. Przy odpowiednich wysokościach ściany oporowe Medikant wzmocnione są koszem zbrojeniowym zgodnie z zasadami technologii i specyfikacjami (DIN – EN), dzięki czemu nasze produkty mają najbardziej solidną i długowieczną formę. W razie potrzeby obciążenia zaczynającego się bezpośrednio przy koronie ściany oporowej zalecamy zastosowanie naszych ścian oporowych GIGANT.

Kosze zbrojeniowe ze stali w gatunku B500 A/B z indywidualnie obliczoną statyką, otuliną betonową zgodnie z DIN EN 1992-1-1 i uwzględnieniem wymaganych klas ekspozycji.

Obszary zastosowań

Budowa ogrodów i architektura krajobrazu
Budowa dróg
Budowa ramp
Budowa schodów skarpowych
Trybuny stadionów
Projekty developerskie

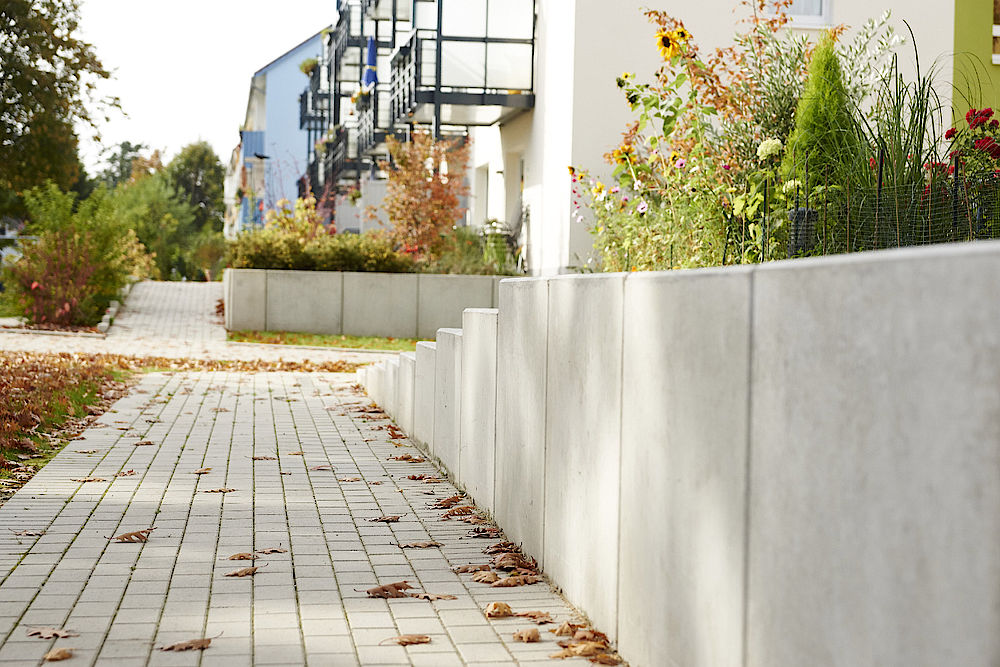

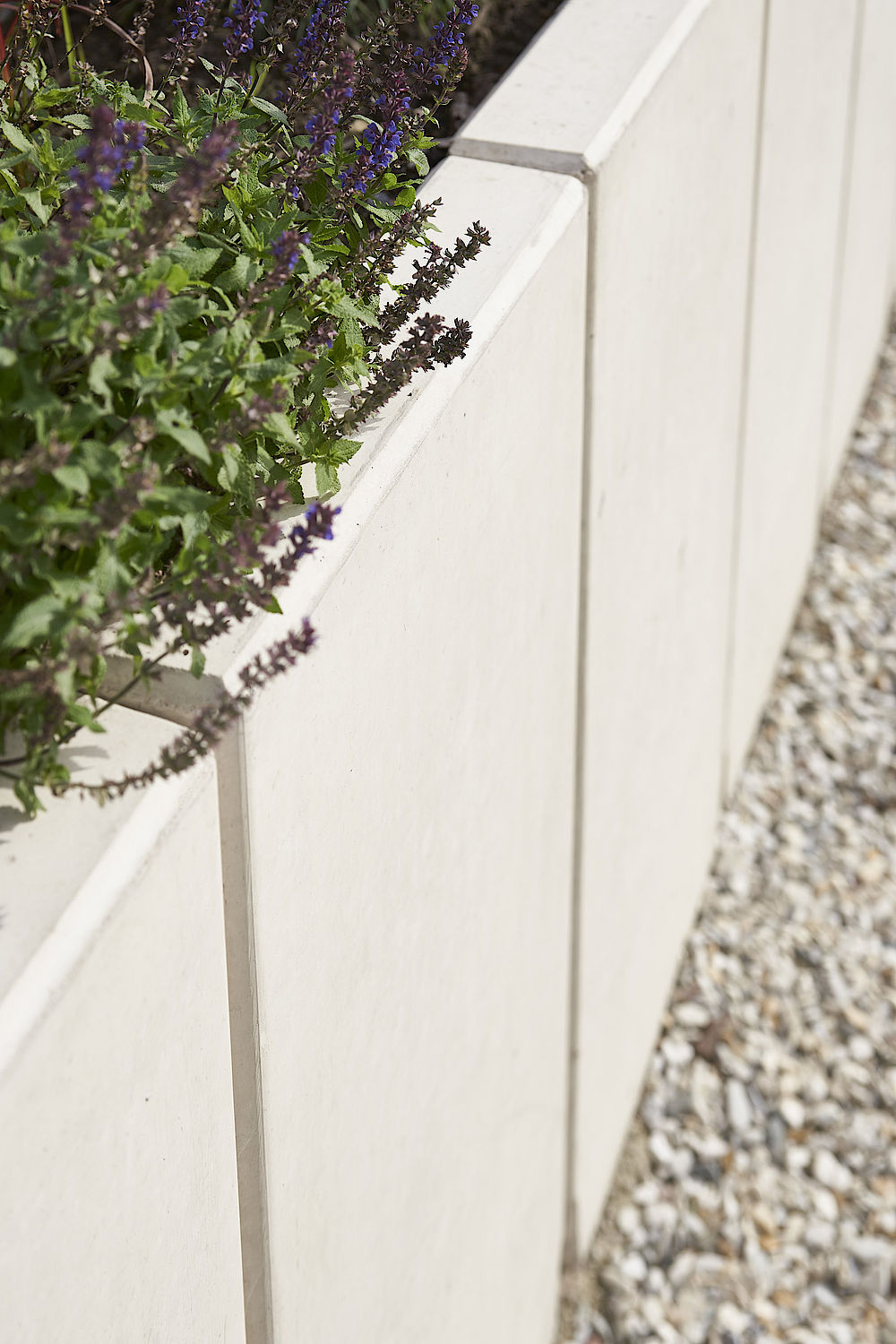

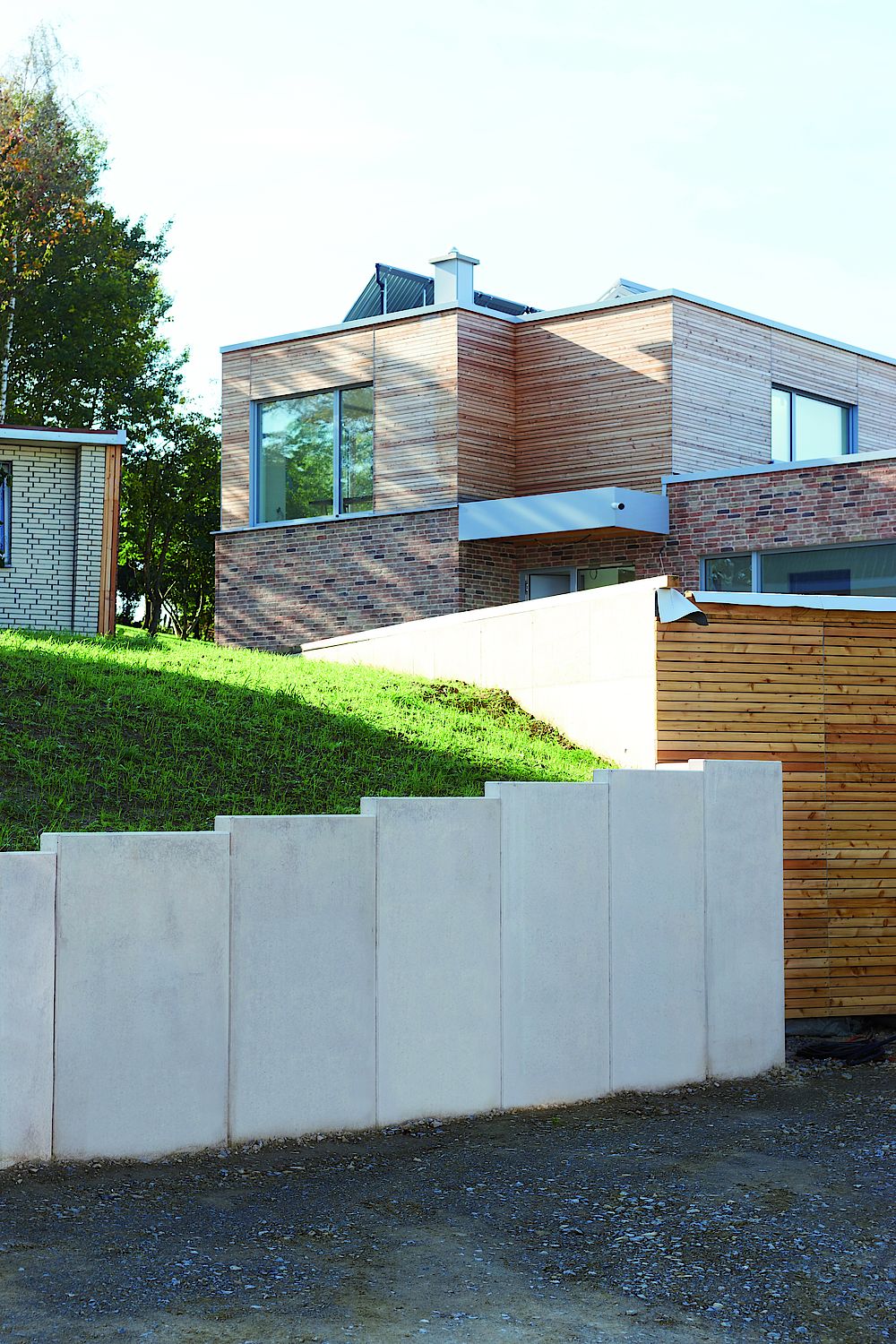

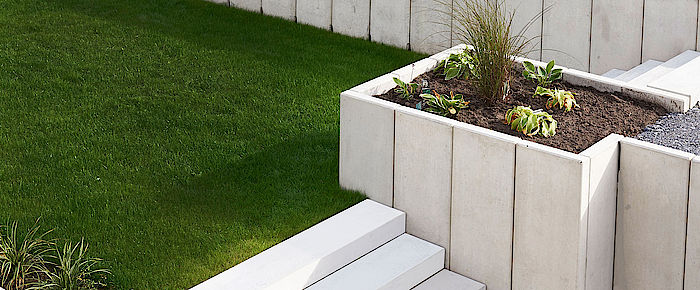

Przykłady zastosowań

Widok poglądowy

*Z powodów produkcyjnych oraz w celu uniknięcia szkód spowodowanych działaniem mrozu nasze wyroby wykazują niewielką stożkowatość. U podstawy ściany znajduje się zwężenie, umożliwiające odpływ napierającej wody.

Dane techniczne

	Medikant 12
Grubość ściany (D)	12 cm, 12/15 cm, 12/20 cm, 12/25cm
Długość montażowa (BL)	50 cm, 100 cm
Wysokość (H)	55 - 400 cm
Przypadek obciążenia	1 (p = 5,00 kN/m2) · 2 (SLW 30 z 16,7kN/m²) · 3 (SLW 60 z 33,3kN/m²) · W przypadku naszych ścian oporowych Medikant standardowe obciążenie ruchome naziomu dopuszczalne jest w odległości 1m od korony ściany. Bezpośrednie obciążenie lub inne przypadki obciążeń możliwe są na zapytanie.
Strona licowa	zewnętrzna, strona wewnętrzna możliwa na życzenie
Strona tylna	1) strona tylna standardowo surowo zacierana · krawędzie bez fazowania · fazowanie tylko na życzenie. 2) standardowo odcinek surowy · na życzenie możliwe jest zatarcie surowe.
Klasa ekspozycji	XC1 – XC3, XF1, XA1
Obliczenia	zgodne z DIN EN 1992-1-1
Klasa betonu	standardowo C 30/37 · każda inna klasa możliwa do wykonania
Kolor	szary lub inne
Powierzchnia	beton licowy gładki · alternatywnie piaskowany lub inna struktura
Krawędzie	fazowane 10 x 10 mm
System transportu	standardowo uchwyty · alternatywnie: tuleje montażowe lub kotwy itd.

Długości montażowe & przypadki obciążeń

Przypadek obciążenia 1 Zewnętrzna strona licowa

	wysokość	FL	kg
W notatniku	55	30	226
W notatniku	80	45	347
W notatniku	105	55	448
W notatniku	120	65	521
W notatniku	130	70	563
W notatniku	140	80	621
W notatniku	155	80	663
W notatniku	180	95	916
W notatniku	200	105	1010
W notatniku	210	120	1096
W notatniku	230	120	1154
W notatniku	250	130	1524
W notatniku	280	145	1690
W notatniku	300	155	1800
W notatniku	310	160	2333
W notatniku	320	175	2457
W notatniku	330	175	2485
W notatniku	340	185	2581
W notatniku	350	185	2609
W notatniku	360	190	2673
W notatniku	370	200	2770
W notatniku	380	200	2799
W notatniku	390	210	2896
W notatniku	400	210	2926

Przypadek obciążenia 2 Zewnętrzna strona licowa

	wysokość	FL	kg
W notatniku	55	30	226
W notatniku	80	45	347
W notatniku	105	55	448
W notatniku	120	65	521
W notatniku	130	70	563
W notatniku	140	80	621
W notatniku	155	80	663
W notatniku	180	95	916
W notatniku	200	105	1010
W notatniku	210	120	1096
W notatniku	230	120	1154
W notatniku	250	130	1525
W notatniku	280	145	1691
W notatniku	300	155	1802
W notatniku	310	160	2340
W notatniku	320	175	2469
W notatniku	330	175	2497
W notatniku	340	185	2593
W notatniku	350	185	2622
W notatniku	360	190	2695
W notatniku	370	200	2782
W notatniku	380	200	2810
W notatniku	390	210	2913
W notatniku	400	210	2942

Przypadek obciążenia 3 Zewnętrzna strona licowa

	wysokość	FL	kg
W notatniku	55	30	226
W notatniku	80	45	347
W notatniku	105	55	448
W notatniku	120	65	521
W notatniku	130	70	563
W notatniku	140	80	621
W notatniku	155	80	663
W notatniku	180	95	916
W notatniku	200	105	1010
W notatniku	210	120	1098
W notatniku	230	120	1155
W notatniku	250	130	1528
W notatniku	280	145	1696
W notatniku	300	155	1809
W notatniku	310	160	2344
W notatniku	320	175	2472
W notatniku	330	175	2500
W notatniku	340	185	2606
W notatniku	350	185	2634
W notatniku	360	190	2695
W notatniku	370	200	2802
W notatniku	380	200	2830
W notatniku	390	210	2954
W notatniku	400	210	2983

Przypadek obciążenia 1 Zewnętrzna strona licowa

	wysokość	FL	kg
W notatniku	55	30	113
W notatniku	80	45	174
W notatniku	105	55	224
W notatniku	120	65	260
W notatniku	130	70	282
W notatniku	140	80	311
W notatniku	155	80	332
W notatniku	180	95	459
W notatniku	200	105	505
W notatniku	210	120	548
W notatniku	230	120	577
W notatniku	250	130	763
W notatniku	280	145	846
W notatniku	300	155	900
W notatniku	310	160	1169
W notatniku	320	175	1230
W notatniku	330	175	1244
W notatniku	340	185	1294
W notatniku	350	185	1308
W notatniku	360	190	1340
W notatniku	370	200	1390
W notatniku	380	200	1404
W notatniku	390	210	1451
W notatniku	400	210	1467

Przypadek obciążenia 2 Zewnętrzna strona licowa

	wysokość	FL	kg
W notatniku	55	30	113
W notatniku	80	45	174
W notatniku	105	55	224
W notatniku	120	65	260
W notatniku	130	70	282
W notatniku	140	80	311
W notatniku	155	80	332
W notatniku	180	95	459
W notatniku	200	105	505
W notatniku	210	120	548
W notatniku	230	120	577
W notatniku	250	130	763
W notatniku	280	145	847
W notatniku	300	155	903
W notatniku	310	160	1174
W notatniku	320	175	1236
W notatniku	330	175	1250
W notatniku	340	185	1300
W notatniku	350	185	1314
W notatniku	360	190	1351
W notatniku	370	200	1396
W notatniku	380	200	1410
W notatniku	390	210	1460
W notatniku	400	210	1474

Przypadek obciążenia 3 Zewnętrzna strona licowa

	wysokość	FL	kg
W notatniku	55	30	113
W notatniku	80	45	174
W notatniku	105	55	224
W notatniku	120	65	260
W notatniku	130	70	282
W notatniku	140	80	311
W notatniku	155	80	332
W notatniku	180	95	459
W notatniku	200	105	505
W notatniku	210	120	549
W notatniku	230	120	578
W notatniku	250	130	764
W notatniku	280	145	849
W notatniku	300	155	906
W notatniku	310	160	1176
W notatniku	320	175	1238
W notatniku	330	175	1252
W notatniku	340	185	1306
W notatniku	350	185	1320
W notatniku	360	190	1352
W notatniku	370	200	1406
W notatniku	380	200	1420
W notatniku	390	210	1480
W notatniku	400	210	1516

FL = długość stopy

Wysokość 55 do 155cm: 12 cm grubości ściany
Wysokość 180 do 230cm: 12/15 cm grubości ściany
Wysokość 240 do 300cm: 12/20 cm grubości ściany
Wysokość 310 do 400cm: 12/25 cm grubości ściany
