Megant 10 | 12 | 15 | 20 | 25

Szeroki mur oporowy o długości montażowej do 4 metrów.

Obszerny

Wyjątkowo szeroka ściana oporowa o długości montażowej do 4 metrów (techniczna możliwość realizacji do uzgodnienia) nadaje się idealnie do wzmacniania dużych powierzchni. Mur oporowy Megant ze względu na swoją długość montażową jest idealnym rozwiązaniem wszędzie tam, gdzie chcemy zmniejszyć ilość połączeń pomiędzy poszczególnymi ścianami. Mniej fug sprawia, że wygląd powierzchni jest bardziej estetyczny. Nie bez znaczenia jest też zmniejszenie kosztów montażu elementów Oczywiście także tutaj kolor i struktura powierzchni są kwestią Państwa wyboru. Prosimy o przesłania nam swojego zapytania, a my sprawdzimy jego możliwości wykonania.

Kosze zbrojeniowe ze stali w gatunku B500 A/B z indywidualnie obliczoną statyką, otuliną betonową zgodnie z DIN EN 1992-1-1 i uwzględnieniem wymaganych klas ekspozycji.

Obszary zastosowań

Budowa ogrodów i architektura krajobrazu
Budowa dróg
Ochrona przeciwpowowodziowa
Rampy
Wzmocnienia skarp

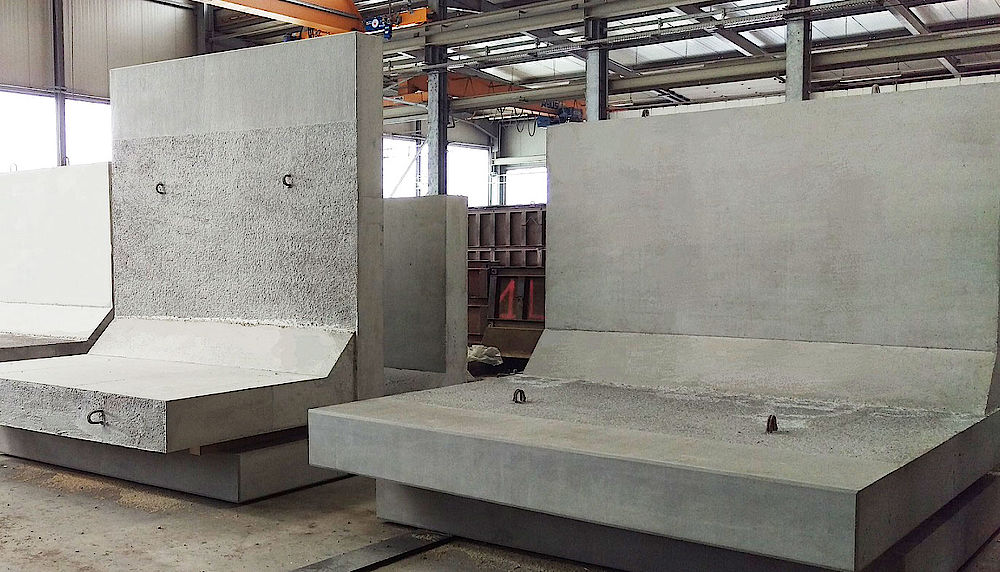

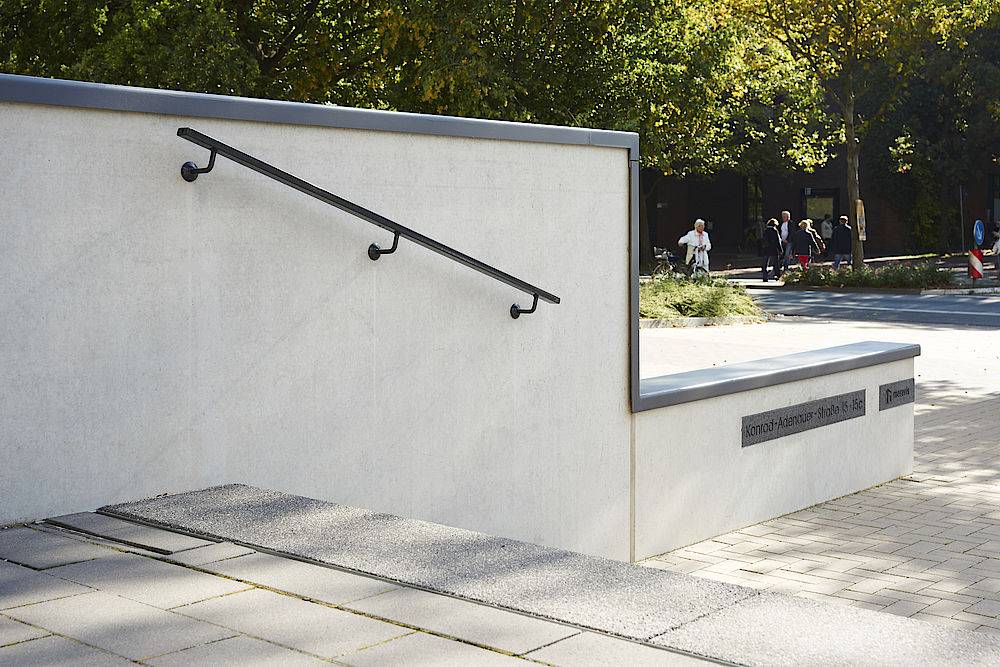

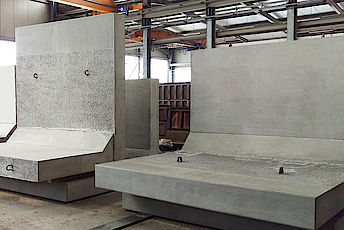

Przykłady zastosowań

Widok poglądowy

*Z powodów produkcyjnych oraz w celu uniknięcia szkód spowodowanych działaniem mrozu nasze wyroby wykazują niewielką stożkowatość. U podstawy ściany znajduje się zwężenie, umożliwiające odpływ napierającej wody.

Dane techniczne

	Megant 10	Megant 12	Megant 15	Megant 20	Megant 25
Grubość ściany (D)	10cm	12cm	15 cm	20 cm	25cm
Długość montażowa (BL)	101 - 400cm · kolejne na zapytanie
Wysokość (H)	50 – 400 cm · kolejne na zapytanie
Przypadek obciążenia	1 (p = 5,00 kN/m2) · 2 (SLW 30 z 16,7 kN/m2) · 3 (SLW 60 z 33,3 kN/m2) · W przypadku ścian oporowych Megant obciążenie ruchome naziomu dopuszczalne jest, oprócz D=12cm, bez odstępu, bezpośrednio na koronie ściany. Wyjątek: d=15 cm od wysokości 210cm w wersji SLW 60 obciążenie ruchome naziomu dopuszczalne jest w odległości 1 m od korony ściany. Inne przypadki obciążeń możliwe są na zapytanie.
Strona licowa	zewnętrzna
Strona tylna	1) strona tylna standardowo surowo zacierana · krawędzie bez fazowania · fazowanie tylko na życzenie. 2) standardowo odcinek surowy · na życzenie możliwe jest fazowanie i zatarcie surowe.
Klasa ekspozycji	XC1 – XC4, XF1, XA1 · inne klasy na zapytanie
Obliczenia	zgodne z DIN EN 1992-1-1
Klasa betonu	standardowo C 30/37 · możliwa każda wyższa klasa
Kolor	szary lub inne
Powierzchnia	beton licowy gładki · alternatywnie piaskowany lub inna struktura
Krawędzie	fazowane 10 x 10 mm
System transportu	standardowo uchwyty · alternatywnie: tuleje montażowe lub kotwy itd.

Długości montażowe & przypadki obciążeń

Przypadek obciążenia 1

	wysokość	FL	kg
W notatniku	50	45	855
W notatniku	60	45	963
W notatniku	70	45	1071
W notatniku	80	55	1392
W notatniku	90	55	1500
W notatniku	100	55	1608
W notatniku	110	65	1827
W notatniku	120	65	1935
W notatniku	130	70	2094
W notatniku	140	75	2259
W notatniku	150	80	2418
W notatniku	160	85	2583
W notatniku	170	95	2802
W notatniku	180	95	2910
W notatniku	190	105	3129
W notatniku	200	105	3237

FL= długość stopy

Przypadek obciążenia 1

	wysokość	FL	kg
W notatniku	50	45	713
W notatniku	60	45	803
W notatniku	70	45	893
W notatniku	80	55	1160
W notatniku	90	55	1250
W notatniku	100	55	1340
W notatniku	110	65	1523
W notatniku	120	65	1613
W notatniku	130	70	1745
W notatniku	140	75	1883
W notatniku	150	80	2015
W notatniku	160	85	2153
W notatniku	170	95	2335
W notatniku	180	95	2425
W notatniku	190	105	2608
W notatniku	200	105	2698

FL= długość stopy

Przypadek obciążenia 1

	wysokość	FL	kg
W notatniku	50	45	570
W notatniku	60	45	642
W notatniku	70	45	714
W notatniku	80	55	928
W notatniku	90	55	1000
W notatniku	100	55	1072
W notatniku	110	65	1218
W notatniku	120	65	1290
W notatniku	130	70	1396
W notatniku	140	75	1506
W notatniku	150	80	1612
W notatniku	160	85	1722
W notatniku	170	95	1868
W notatniku	180	95	1940
W notatniku	190	105	2086
W notatniku	200	105	2158

FL= długość stopy

Przypadek obciążenia 1

	wysokość	FL	kg
W notatniku	50	45	428
W notatniku	60	45	482
W notatniku	70	45	536
W notatniku	80	55	696
W notatniku	90	55	750
W notatniku	100	55	804
W notatniku	110	65	914
W notatniku	120	65	968
W notatniku	130	70	1047
W notatniku	140	75	1130
W notatniku	150	80	1209
W notatniku	160	85	1292
W notatniku	170	95	1401
W notatniku	180	95	1455
W notatniku	190	105	1565
W notatniku	200	105	1619

FL= długość stopy

Przypadek obciążenia 1

	wysokość	FL	kg
W notatniku	60	45	1203
W notatniku	70	50	1416
W notatniku	80	50	1731
W notatniku	90	60	2016
W notatniku	100	60	2160
W notatniku	110	60	2307
W notatniku	120	60	2451
W notatniku	130	65	2667
W notatniku	140	75	2952
W notatniku	150	80	3168
W notatniku	160	85	3381
W notatniku	170	95	3672
W notatniku	180	95	3816
W notatniku	190	105	4101
W notatniku	200	105	4248

FL= długość stopy
inne długości montażowe na zapytanie

Przypadek obciążenia 1

	wysokość	FL	kg
W notatniku	60	45	1003
W notatniku	70	50	1180
W notatniku	80	50	1443
W notatniku	90	60	1680
W notatniku	100	60	1800
W notatniku	110	60	1923
W notatniku	120	60	2043
W notatniku	130	65	2223
W notatniku	140	75	2460
W notatniku	150	80	2640
W notatniku	160	85	2818
W notatniku	170	95	3060
W notatniku	180	95	3180
W notatniku	190	105	3418
W notatniku	200	105	3540

FL= długość stopy
inne długości montażowe na zapytanie

Przypadek obciążenia 1

	wysokość	FL	kg
W notatniku	60	45	802
W notatniku	70	50	944
W notatniku	80	50	1154
W notatniku	90	60	1344
W notatniku	100	60	1440
W notatniku	110	60	1538
W notatniku	120	60	1634
W notatniku	130	65	1778
W notatniku	140	75	1968
W notatniku	150	80	2112
W notatniku	160	85	2254
W notatniku	170	95	2448
W notatniku	180	95	2544
W notatniku	190	105	2734
W notatniku	200	105	2832

FL= długość stopy
inne długości montażowe na zapytanie

Przypadek obciążenia 1

	wysokość	FL	kg
W notatniku	60	45	602
W notatniku	70	50	708
W notatniku	80	50	866
W notatniku	90	60	1008
W notatniku	100	60	1080
W notatniku	110	60	1154
W notatniku	120	60	1226
W notatniku	130	65	1334
W notatniku	140	75	1476
W notatniku	150	80	1584
W notatniku	160	85	1691
W notatniku	170	95	1836
W notatniku	180	95	1908
W notatniku	190	105	2051
W notatniku	200	105	2124

FL= długość stopy
inne długości montażowe na zapytanie
