Privant

Ściany oporowe PRIVANT firmy Westerwelle są idealnym rozwiązaniem do projektów budowlanych, gdzie mamy do czynienia z niewielkimi obciążeniami statycznymi.

Elastyczność

Nasza seria ścian oporowych zaczyna się klasycznym Privantem o grubości ściany 10 cm. Jest on idealnym rozwiązaniem wszędzie tam, gdzie mamy do czynienia z niewielkimi obciążeniami statycznymi. Mniejsze elementy Westerwelle stosuje się przy budowie ogrodów, budownictwie ogólnym, projektach developerskich oraz parkingach i posesjach. Zgodnie z szerokim zakresem wymagań wizualnych, ściany oporowe Privant dostępne są w szerokiej gamie kolorów i kształtów (np. pasujące elementy narożne). Dzięki wysokości do dwóch metrów Privant można go łatwo dopasować do potrzeb projektowych zgodnie z uznanymi zasadami technologii i euro kodem, a także standardowymi klasami ekspozycji. Jeśli wymagania statyczne wzrosną, optymalnym rozwiązaniem będą nasze ściany oporowe Medikant.

Kosze zbrojeniowe ze stali w gatunku B500 A/B z indywidualnie obliczoną statyką, otuliną betonową zgodnie z DIN EN 1992-1-1 i uwzględnieniem wymaganych klas ekspozycji.

Obszary zastosowań

Budowa ogrodów i architektura krajobrazu
Instalacja schodów
Projekty developerskie

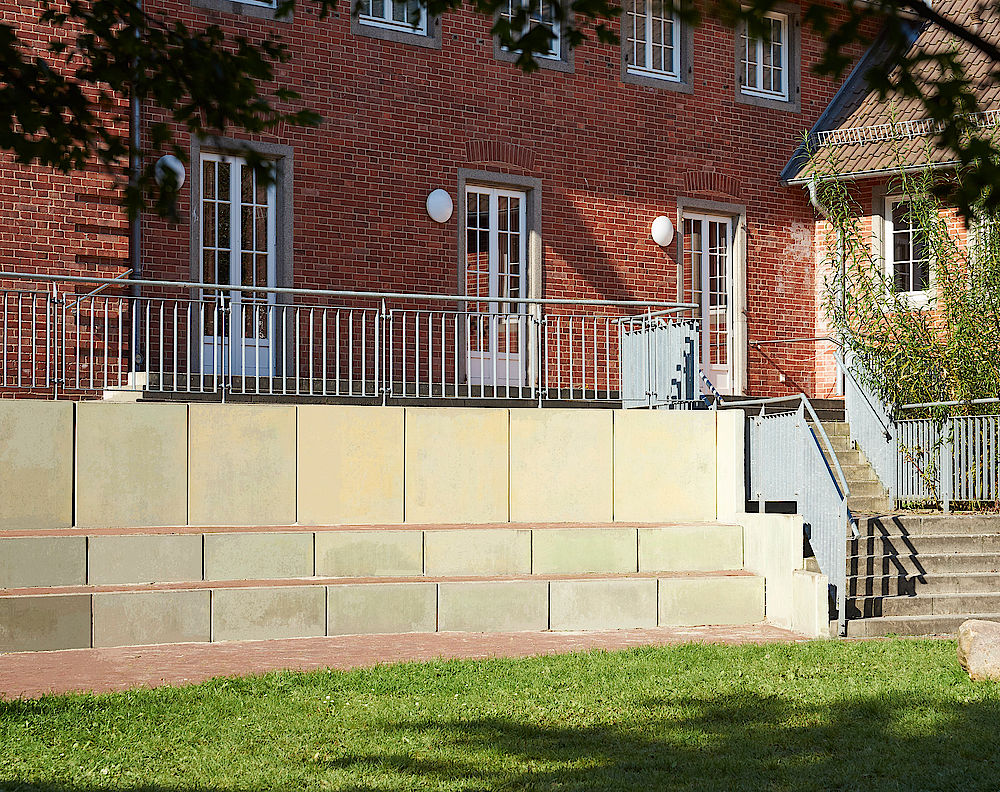

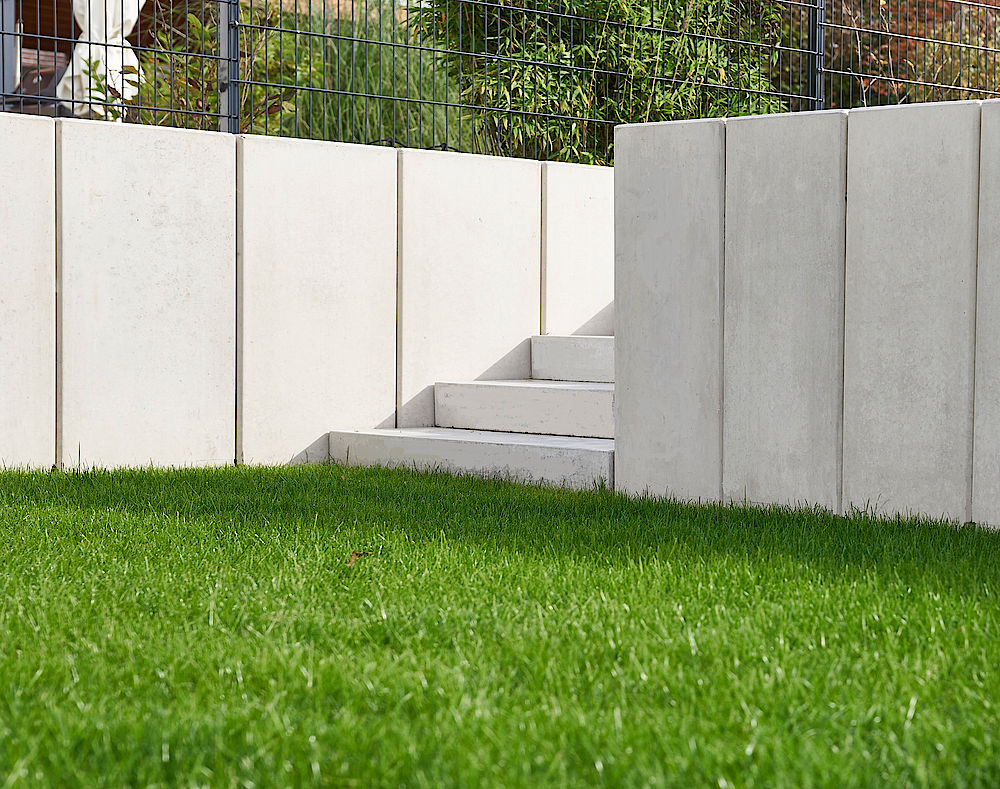

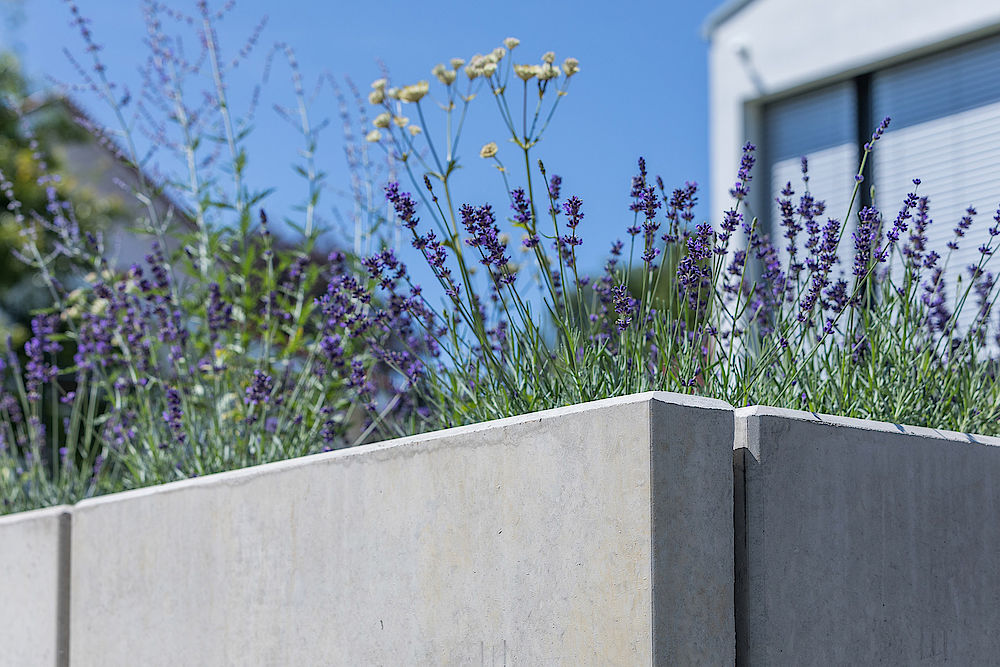

Przykłady zastosowań

Widok poglądowy

*Z powodów produkcyjnych oraz w celu uniknięcia szkód spowodowanych działaniem mrozu nasze wyroby wykazują niewielką stożkowatość. U podstawy ściany znajduje się zwężenie, umożliwiające odpływ napierającej wody.

Dane techniczne

	Privant 10
Grubość ściany (D)	10 cm
Długość montażowa (BL)	50 cm, 100 cm
Wysokość (H)	40 – 200 cm
Przypadek obciążenia	1 (p = 5,00 kN/m2) · 7 (p = 5,00 kN/m2) · W przypadku naszych ścian oporowych Privant obciążenie ruchome naziomu dopuszczalne jest bez odstępu, bezpośrednio przy koronie ściany. Inne przypadki obciążeń możliwe są na zapytanie.
Strona licowa	zewnętrzna lub wewnętrzna
Strona tylna	1) strona tylna standardowo surowo zacierana · krawędzie bez fazowania · fazowanie tylko na życzenie. 2) standardowo odcinek chropowaty · na życzenie możliwe jest surowe zatarcie.
Klasa ekspozycji	XC1 – XC3, XF1, XA1
Obliczenia	zgodne z DIN EN 1992-1-1
Klasa betonu	standardowo C 30/37 · wyższe klasy możliwe do wykonania
Kolor	szary lub inny
Powierzchnia	beton licowy gładki · alternatywnie piaskowany lub inna struktura
Krawędzie	fazowane 10 x 10 mm
System transportu	standardowo uchwyty · alternatywnie: tuleje montażowe lub kotwy itd.

Długości montażowe & przypadki obciążeń

Przypadek obciążenia 1 Strona zewnętrzna

	wysokość	FL	kg
W notatniku	40	25	144
W notatniku	50	30	179
W notatniku	60	30	203
W notatniku	70	45	262
W notatniku	80	45	294
W notatniku	90	55	342
W notatniku	100	55	366
W notatniku	110	65	415
W notatniku	120	65	438
W notatniku	130	70	474
W notatniku	140	75	510
W notatniku	150	80	547
W notatniku	160	85	584
W notatniku	170	95	636
W notatniku	180	95	659
W notatniku	190	105	713
W notatniku	200	105	736

FL= długość stopy

Przypadek obciążenia 7 Strona wewnętrzna

	wysokość	FL	kg
W notatniku	50	30	167
W notatniku	60	35	203
W notatniku	80	50	291
W notatniku	100	60	363
W notatniku	120	60	412
W notatniku	130	70	462
W notatniku	140	80	513
W notatniku	150	80	537

FL= długość stopy

Przypadek obciążenia 1 Strona zewnętrzna

	wysokość	FL	kg
W notatniku	40	25	72
W notatniku	50	30	91
W notatniku	60	30	103
W notatniku	70	45	131
W notatniku	80	45	147
W notatniku	90	55	171
W notatniku	100	55	183
W notatniku	110	65	207
W notatniku	120	65	219
W notatniku	130	70	238
W notatniku	140	75	255
W notatniku	150	80	275
W notatniku	160	85	293
W notatniku	170	95	318
W notatniku	180	95	330
W notatniku	190	105	357
W notatniku	200	105	369

FL= długość stopy

Przypadek obciążenia 7 Strona wewnętrzna

	wysokość	FL	kg
W notatniku	50	30	84
W notatniku	60	35	102
W notatniku	80	50	145
W notatniku	100	60	181
W notatniku	120	60	207
W notatniku	130	70	231
W notatniku	140	80	257
W notatniku	150	80	269

FL= długość stopy
