Visiokant 10 | 12 | 15 | 20

Ta seria to spełnienie marzeń każdego projektanta, gdyż Visiokant ma obustronny beton licowy. Co oznacza, że element jest szalunkowo gładki po obu stronach.

Obustronny beton gładki

Visiokant jest po obu stronach gładki, a dokładniej-szalunkowo gładki. Mur oporowy Visiokant (grubości ścian 15 i 20 cm) wykonujemy do szerokości trzech metrów, co pozwala na zmniejszenie ilości łączeń. Nowością w asortymencie jest seria murów oporowych o grubości ścian 10 i 12 cm. Elementy Visiokant stosowane są często jako pełne ściany ogrodzeniowe w budownictwie prywatnym lub publicznym. Kolor i rodzaj powierzchni mogą być dowolnie dopasowane do budowli z istniejącego otoczenia, a także do indywidualnego projektu nowych budynków.

Kosze zbrojeniowe ze stali w gatunku B 500A/B z indywidualnie obliczoną statyką, otuliną betonową zgodnie z DIN EN 1992-1-1 i uwzględnieniem wymaganych klas ekspozycji.

Obszary zastosowań

  • Budowa ogrodów i architektura krajobrazu
  • Budowa dróg
  • Projekty prywatne
  • Projekty publiczne
  • Projekty developerskie

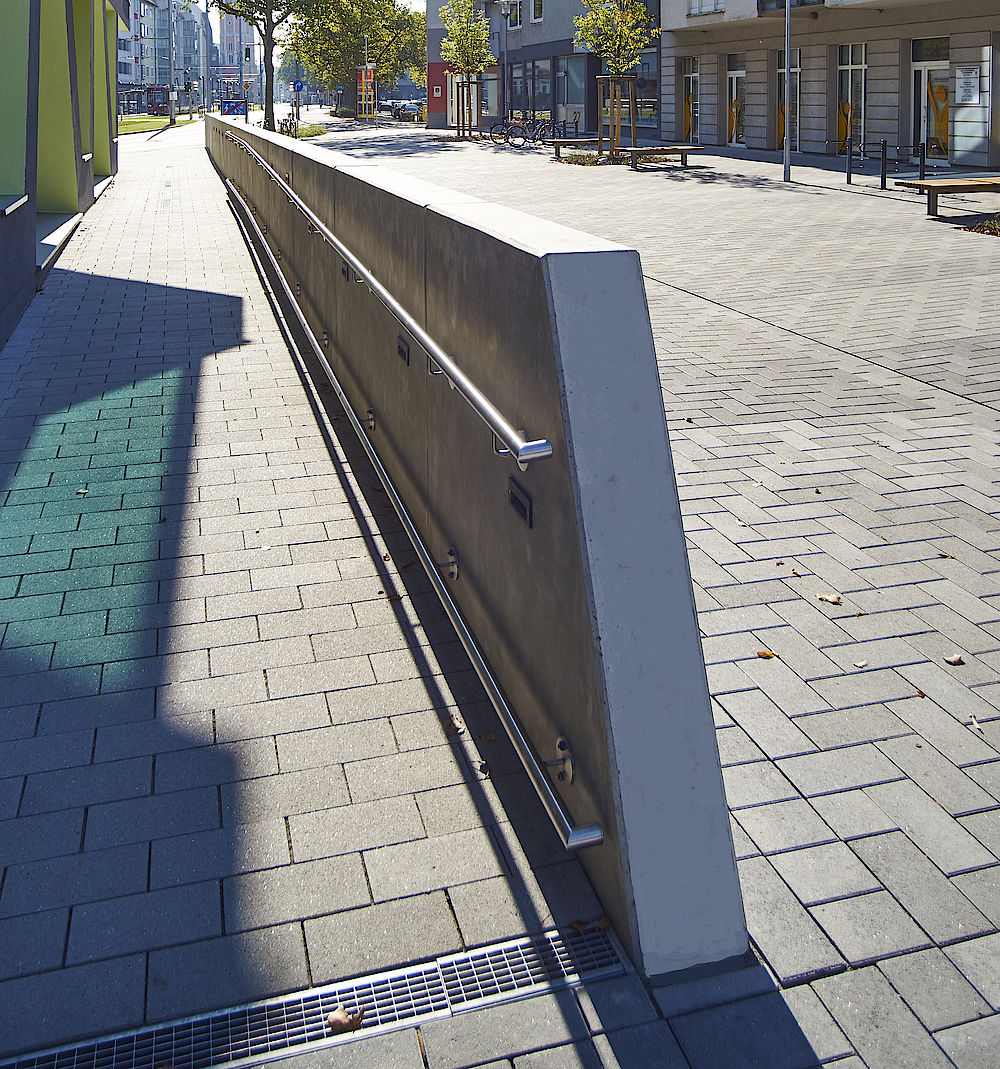

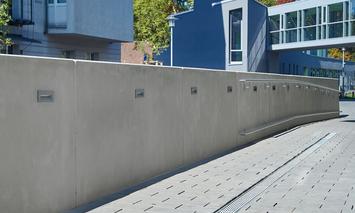

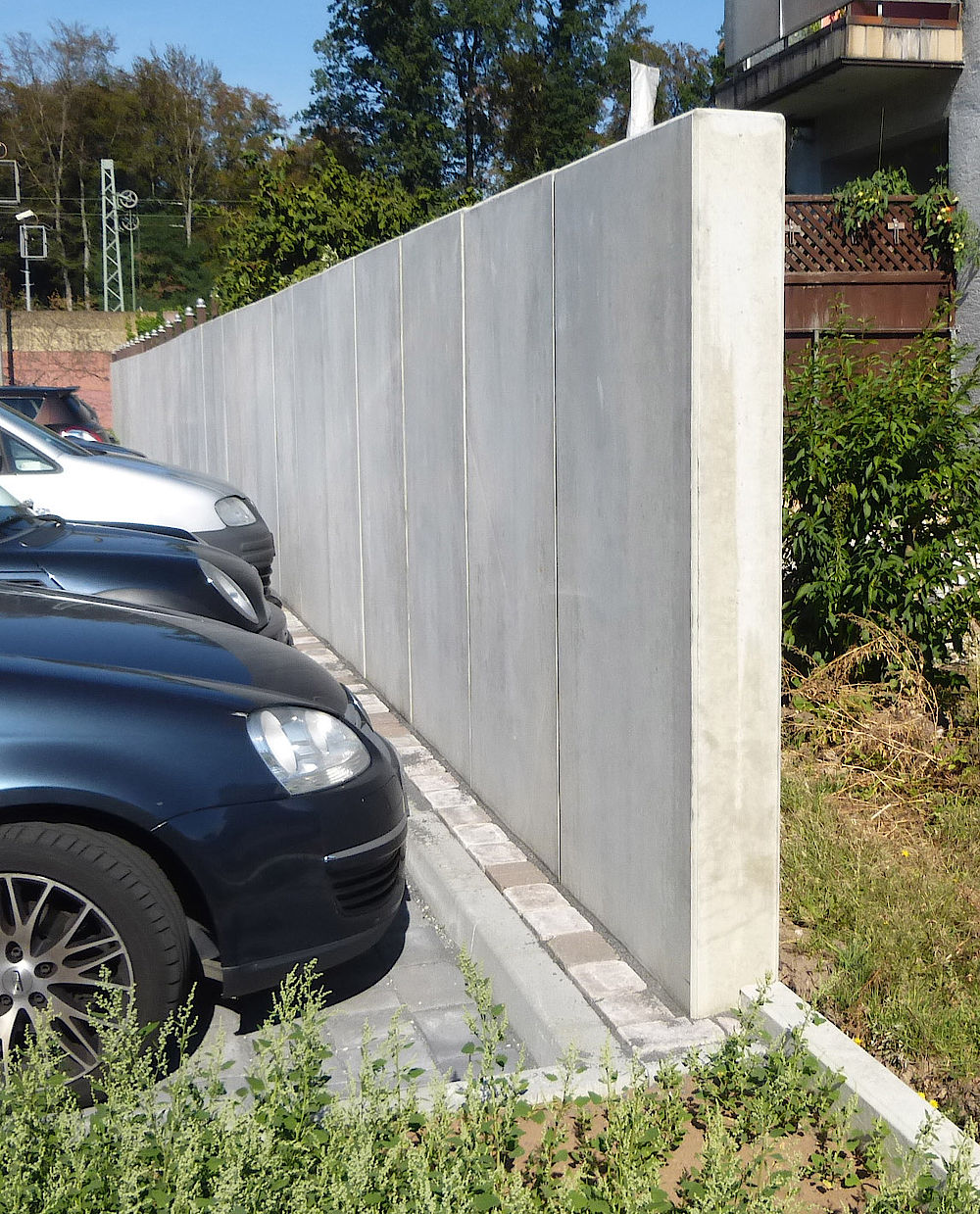

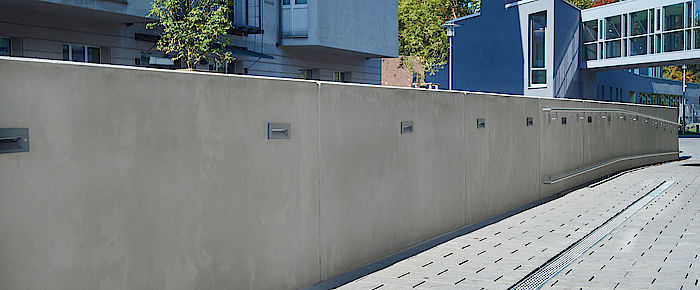

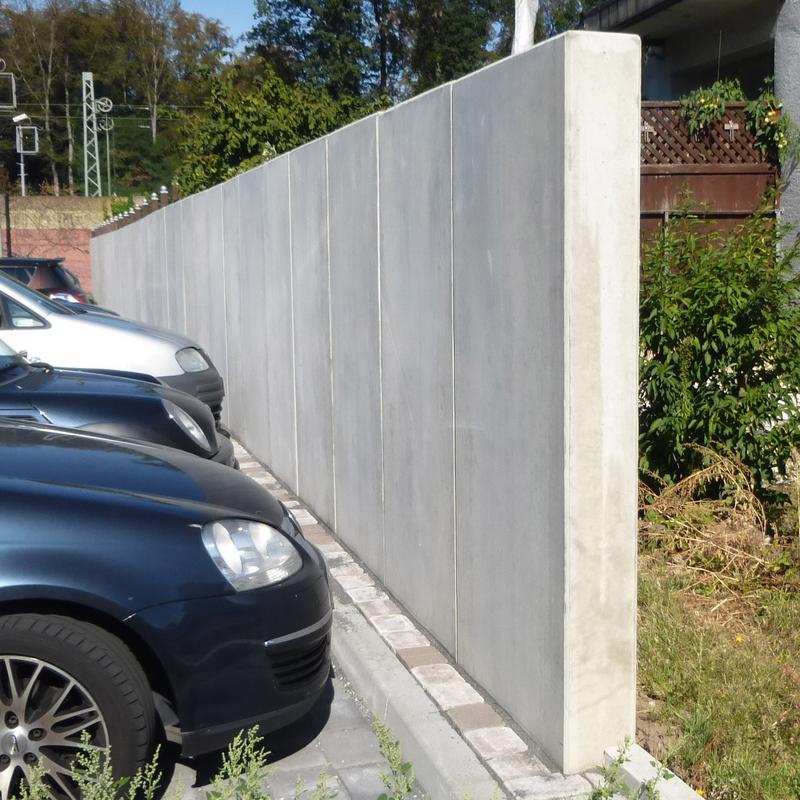

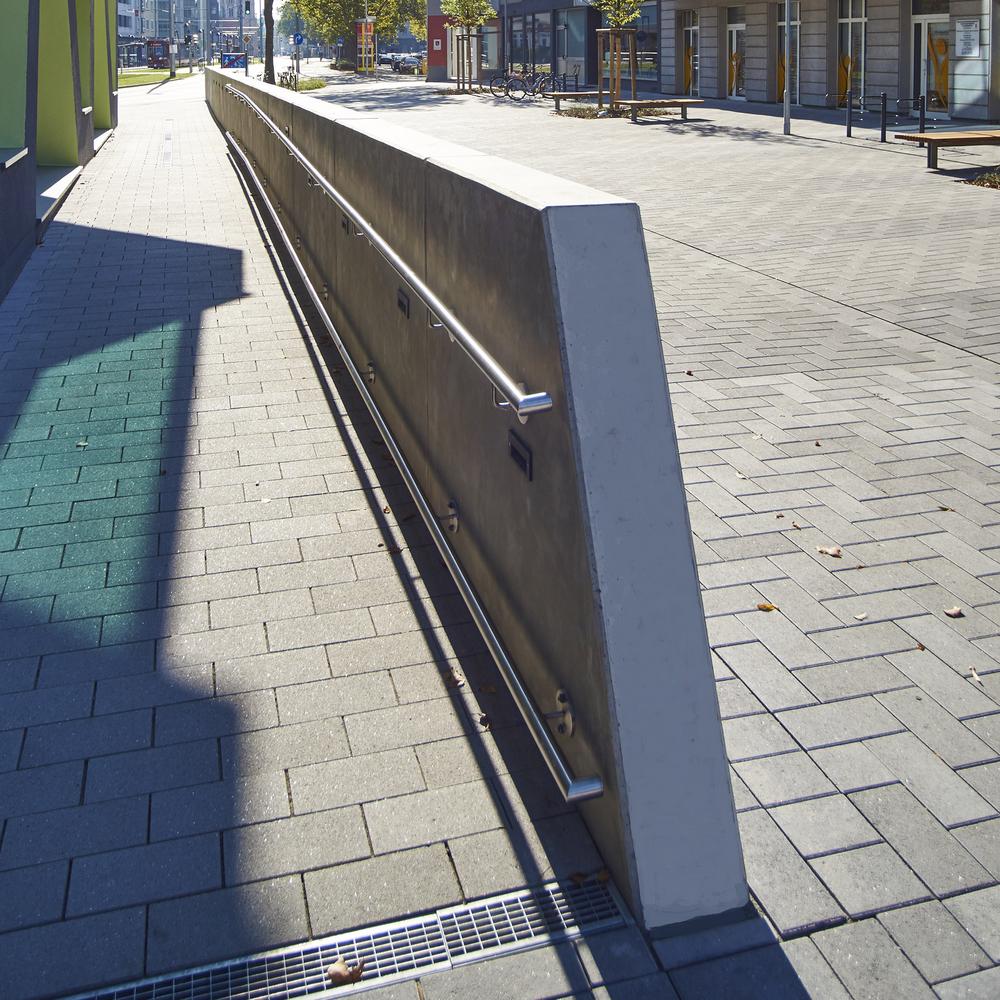

Przykłady zastosowań

Winkelstütze Visiokant
Winkelstütze Visiokant
Winkelstütze Visiokant

Widok poglądowy

*U podstawy ściany, w okolicy stopy znajduje się zwężenie,
umożliwiające odpływ napierającej wody.

Dane techniczne

 Visiokant 10                                                                    Visiokant 12Visiokant 15Visiokant 20
Grubość ściany (D)10 cm 12 cm 15 cm20 cm
Długość montażowa (BL)100 cm  ·  50 cm na zapytanie · sztuka pasująca max. 88 cm100  ·  szersze na zapytanie
Wysokość (H)80 - 200 cm50 – 300 cm
Przypadek obciążenia

1 (p = 5,00 kN/m2)  ·  2 (SLW 30 z 16,7 kN/m2)  ·  3 (SLW 60 z 33,3 kN/m2)
7 (p = 5,00 kN/m2) ·   8 (SLW 30 z 16,7 kN/m2) ·   9 (SLW 60 z 33,3 kN/m2)

W przypadku naszych ścian oporowych Visiokant obciążenie ruchome naziomu dopuszczalne jest bez odstępu, bezpośrednio na koronie ściany. Inne przypadki obciążeń możliwe są na zapytanie.

Strona licowaobustronny szalunkowy beton licowy
(Nasze ściany oporowe typu Visiokant  15 i 20 cm posiadają ze względów produkcyjnych krawędź szalowania na wysokości stopy)
Klasy ekspozycji XC1 – XC3, XF1, XA1XC1 – XC4, XF1, XA1  ·  możliwe inne klasy ekspozycji
Obliczeniazgodnie z DIN EN 1992-1-1
Klasa betonustandardowo C 30/37  ·  możliwa wyższa klasa do wykonania
Kolorszary lub inne
Powierzchniabeton licowy gładki  ·  alternatywnie piaskowany beton licowy gładki  ·  alternatywnie piaskowany lub inna struktura
Krawędziefazowane 10 x 10 mm
System transportustandardowo: tuleje montażowe w koronie elementu

Długości montażowe & przypadki obciążeń
